Node-RED 初心者向け図解ガイド

💡 Node-REDとは？

Node-REDは、ブラウザ上で動作するビジュアルプログラミングツールです。「ノード」と呼ばれる部品を線でつなぐだけで、複雑なプログラムを簡単に作成できます。

🖱️

ドラッグ&ドロップ

マウス操作だけでプログラミング。コードを書く必要はほとんどありません。

🔌

IoTに最適

センサーやデバイスとの連携が簡単。Raspberry Piとの相性も抜群です。

🌐

API連携

WebサービスやクラウドAPIとの接続も簡単に実現できます。

⚡

リアルタイム

変更したらすぐにデプロイ。動作確認がスピーディに行えます。

🖥️ エディタ画面の構成

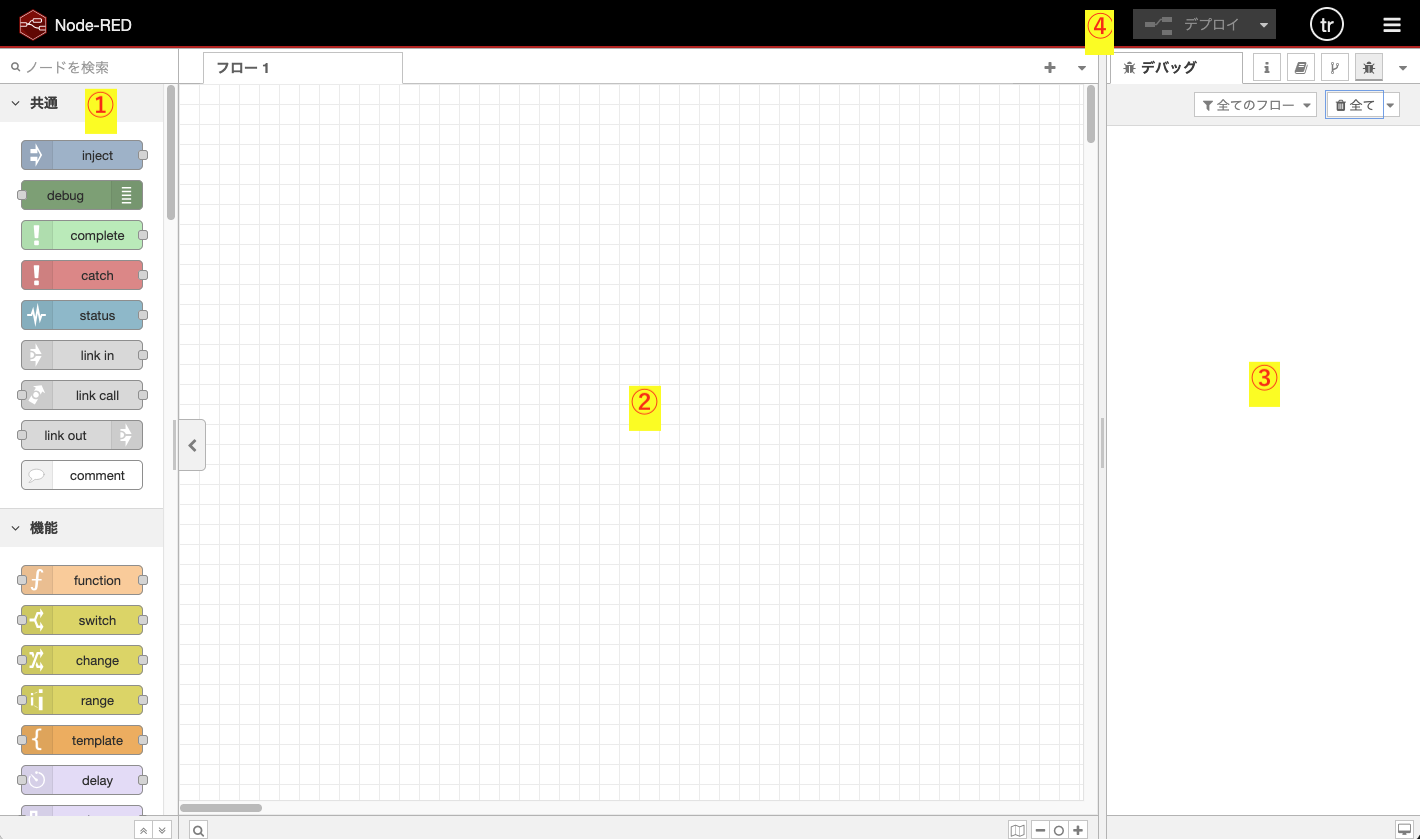

Node-REDのエディタは主に4つのエリアで構成されています。実際の画面を見てみましょう。

画面構成の詳細説明

① パレット（左側）

使用可能なノードが一覧表示されます。

検索バー： ノードを名前で検索
共通カテゴリ： inject（入力）、debug（デバッグ）など
機能カテゴリ： function（関数）、switch（分岐）など
色分け： ノードの種類ごとに色が違う

② ワークスペース（中央）

フローを作成するメインの作業エリアです。

グリッド背景： ノードを整列しやすい
タブ表示： 複数のフローを切り替え可能
ドラッグ&ドロップ： パレットからノードを配置
接続： ノード間を線でつなぐ

③ デバッグパネル（右側）

debugノードの出力を表示するエリアです。

リアルタイム表示： データの流れを確認
フィルター機能： 特定のフローのみ表示
メッセージ詳細： JSONデータの構造を確認
クリアボタン： 表示内容をリセット

④ デプロイボタン（右上）

作成したフローを実行するためのボタンです。

デプロイ： 変更を反映して実行開始
変更検知： 未保存の変更があると色が変わる
部分デプロイ： 変更箇所のみ更新も可能
ショートカット： Ctrl+D（Windows）/ Cmd+D（Mac）

🔄 基本的なフローの作り方

1

ノードを配置

パレットからドラッグ

→

2

ノードを接続

線でつなぐ

→

3

設定を編集

ダブルクリック

→

4

デプロイ

実行開始！

最もシンプルなフロー例

inject
（入力）

→

function
（処理）

→

debug
（出力）

入力 → 処理 → 出力の流れでデータが流れます

🧩 主なノードの種類

ノードは機能によって色分けされています。

入力系（グレー）

inject, http in, mqtt in

処理系（青）

function, change, switch

出力系（緑）

debug, http response

変換系（オレンジ）

json, csv, template

📦 メッセージ（msg）オブジェクト

Node-REDでは、ノード間を「msg」というオブジェクトがデータを運びます。郵便物のようなイメージです。

msg オブジェクトの構造

{
  payload: "データ本体",
  topic: "トピック名",
  _msgid: "一意のID"
}

💡 ポイント

msg.payload が最も重要
自由にプロパティを追加可能
debugノードで中身を確認

🚀 Node-REDの活用例

🌡️ センサーデータ収集

🌡️

温度センサー

→

🔴

Node-RED

→

📊

ダッシュボード

🌡️ Raspberry Piで温湿度を取得
☁️ AWS IoT Core や HTTP API への送信
📈 リアルタイムダッシュボード表示
🔔 しきい値を超えたら通知（LINE、Slackなど）

🏭 工場の設備監視

⚙️

PLC/設備

→

🔴
